LED顯示屏配電系統知識及案例分析

配電系統實施總體思路：根據屏體用電量，現場施工要求，以及配電柜所帶負荷情況，總體綜合設計配電系統。實施步驟如下：

1）計算出整屏最大功率；

2）根據整屏最大功率選擇合適負荷的配電箱；

3）根據配電箱負荷選擇總線線材以及總線布線方案；

4）根據屏體排列組合方式以及每箱最大功率進行配電綜合分配，并選擇合理線材；

5）綜合總線、配電箱、屏體進行施工布線；

案例分析

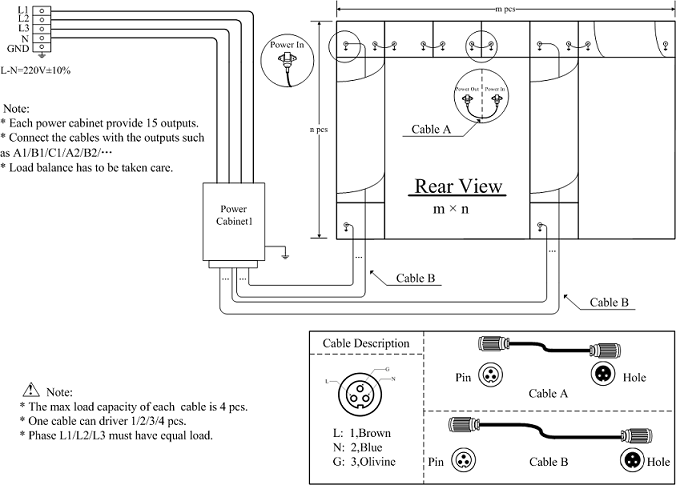

根據以下通用配電連接圖做案例分析說明：

以P8全彩8（長）X 6（高）為案例

1）計算整屏最大功耗，單個箱體最大功耗為：1000W，整屏：48KW；

2）選擇配電箱：屏體最大功耗為48KW，一般選擇60KW配電箱；

3）總線配線：采用三相五線制配線方案；

a,三相五線制：三條火線、一條零線、一條地線。

b,選材原則：如果箱體內部電源采用的是帶有PFC（自動相位調整）電路點電源，則5條線大小一樣，如果不是帶PFC電路的電源，則火線和地線線徑大小一樣，零線是火線兩倍大小。

c,整屏總功耗：48KW，總電流為，有三條火線，每條火線所帶電流為：72.6A。

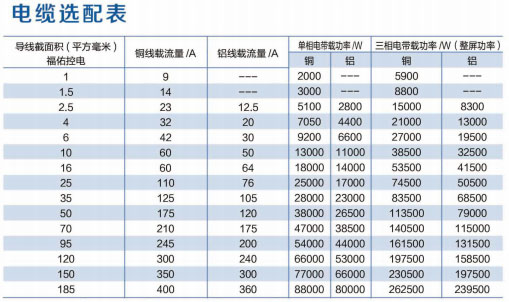

一般總線布線走的線槽一般為鋼槽，此時每條總線的負載為72.6A，一般線材材質采用銅線性價比比較高，再查電工手冊，得總線線徑為：25平方毫米（銅線），35平方毫米（鋁線）。

4）配電箱配電分配：

整屏8（長）X 6（高），每箱最大功耗1000W，每行8個箱體，即每行8KW，電流36.36A，每平方毫米帶5A，即每行需要2條4平方毫米線，每條線帶4個箱體。

5）綜合布線：根據現場施工情況，進行綜合布線：

A、在總線與配電箱之間增加一個總閘開關；

B、配電箱到屏體配線分布要注意三相平衡配電，以免零線負載過大。
