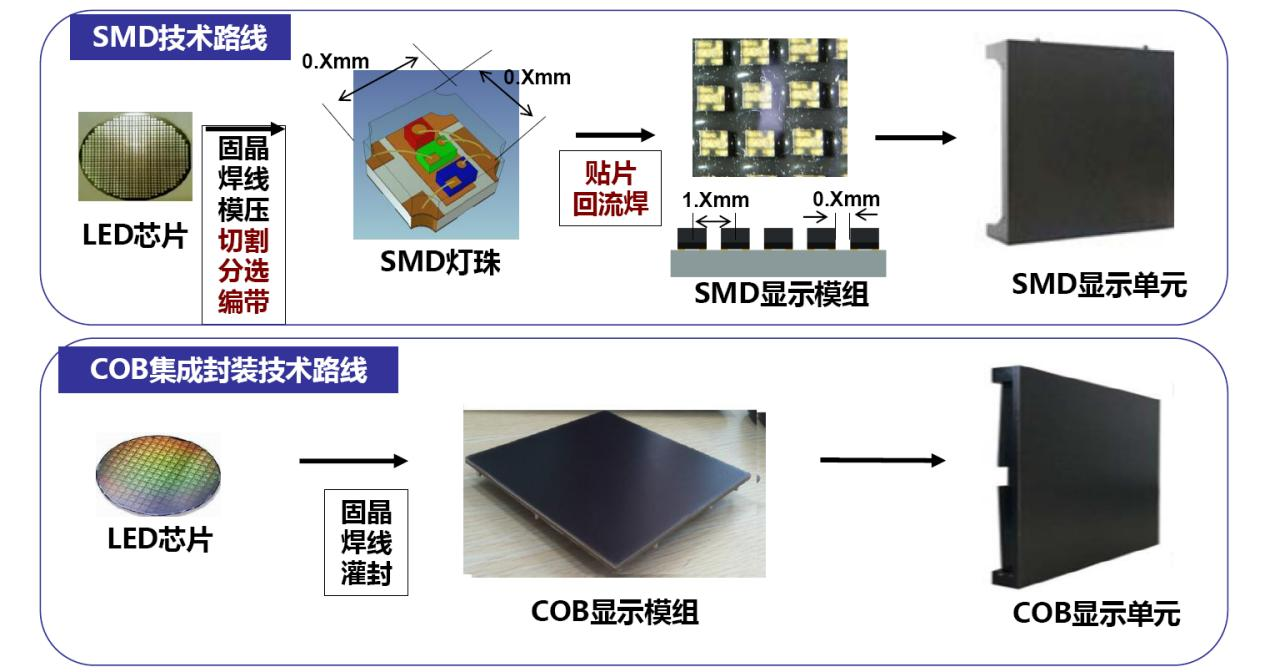

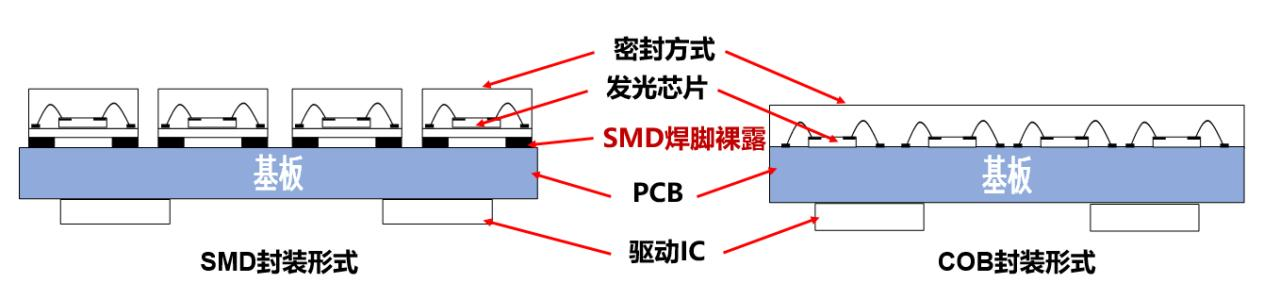

COB封裝和SMD封裝區別

cob封裝的定義COB封裝全稱板上芯片封裝（ChipsonBoard，COB），是為了解決LED散熱問題的一種技術。相比直插式和SMD其特點是節約空間、簡化封裝作業，具有高效的熱管理方式。

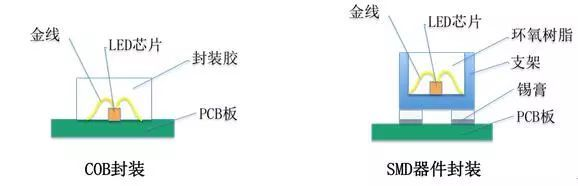

COB封裝即chipOnboard，就是將裸芯片用導電或非導電膠粘附在互連基板上，然后進行引線鍵合實現其電氣連接。如果裸芯片直接暴露在空氣中，易受污染或人為損壞，影響或破壞芯片功能，于是就用膠把芯片和鍵合引線包封起來。人們也稱這種封裝形式為軟包封。

COB封裝的優勢

1．超輕薄：可根據客戶的實際需求，采用厚度從0．4－1．2mm厚度的PCB板，使重量最少降低到原來傳統產品的1／3，可為客戶顯著降低結構、運輸和工程成本。

2．防撞抗壓：COB產品是直接將LED芯片封裝在PCB板的凹形燈位內，然后用環氧樹脂膠封裝固化，燈點表面凸起成球面，光滑而堅硬，耐撞耐磨。

3．大視角：COB封裝采用的是淺井球面發光，視角大于175度，接近180度，而且具有更優秀的光學漫散色渾光效果。

4．可彎曲：可彎曲能力是COB封裝所獨有的特性，PCB的彎曲不會對封裝好的LED芯片造成破壞，因此使用COB模組可方便地制作LED弧形屏，圓形屏，波浪形屏。是酒吧、夜總會個性化造型屏的理想基材。可做到無縫隙拼接，制作結構簡單，而且價格遠遠低于柔性線路板和傳統顯示屏模組制作的LED異形屏。

5．散熱能力強：COB產品是把燈封裝在PCB板上，通過PCB板上的銅箔快速將燈芯的熱量傳出，而且PCB板的銅箔厚度都有嚴格的工藝要求，加上沉金工藝，幾乎不會造成嚴重的光衰減。所以很少死燈，大大延長了的壽命。

6、耐磨、易清潔：燈點表面凸起成球面，光滑而堅硬，耐撞耐磨；出現壞點，可以逐點維修；沒有面罩，有灰塵用水或布即可清潔。

7、全天候優良特性：采用三重防護處理，防水、潮、腐、塵、靜電、氧化、紫外效果突出；滿足全天候工作條件，零下30度到零上80度的溫差環境仍可正常使用。

SMD的概念SurfaceMountedDevices的縮寫，意為：表面貼裝器件，它是SMT（SurfaceMountTechnology中文：表面黏著技術）元器件中的一種。在電子線路板生產的初級階段，過孔裝配完全由人工來完成。首批自動化機器推出后，它們可放置一些簡單的引腳元件，但是復雜的元件仍需要手工放置方可進行波峰焊。表面貼裝元件在大約二十年前推出，并就此開創了一個新紀元。從無源元件到有源元件和集成電路，最終都變成了表面貼裝器件（SMD）并可通過拾放設備進行裝配。在很長一段時間內人們都認為所有的引腳元件最終都可采用SMD封裝。

SMD封裝的特點

組裝密度高、電子產品體積小、重量輕，貼片元件的體積和重量只有傳統插裝元件的1/10左右，一般采用SMT之后，電子產品體積縮小40%~60%，重量減輕60%~80%。

可靠性高、抗振能力強。焊點缺陷率低。

高頻特性好。減少了電磁和射頻干擾。

易于實現自動化，提高生產效率。降低成本達30%~50%。節省材料、能源、設備、人力、時間等。
