LED顯示屏是一種平板顯示器，由一個個小的led模塊面板組成的。led顯示屏的分類多種多樣，一般可分為戶內、戶外及半戶外。在我們的日常生活中，到處可見led顯示屏，下面就給大家圖解一下LED顯示屏安裝方法。

簡單方法/步驟總結

1外框拼接，組裝led顯示屏的外框，也就是將切割好的型材拼接起來，市場上通用型材主要有方形和圓形之分，但其組裝方法是一樣的。

2固定單元板

將單元板放置于框架內（注意框架的正反面，有槽的一面是正面），這時候安裝背條的位置必須相當準確，不然要從頭開始重新安裝。

3背條固定完之后，就可以將框架移開，開始安裝磁鐵。磁鐵安裝完畢后，合上框架，讓磁鐵與背條吸住，單元板的固定工作就完成了。

4連接排線和上下電源線

5固定電源和控制卡；電源與單元板接線，需要注意正負極，建議使用SVV2*1.0軟芯線，也就是1平方雙股軟芯線。

6控制卡與單元板排線連接

LED顯示屏詳細安裝步驟舉例

一、首先做邊框

我們根據現有的一個正在制作的小屏舉例做一個結構。從市場上買4*4的方鋼4根2*2的4根（6米長），先用4*4的方鋼做一個田字架（可根據自己情況定制），大邊框的尺寸為4850mm*1970mm，因為小邊框內的尺寸才是裝屏的尺寸，方鋼為40mm，所以是這個尺寸。焊的時候用鋼角尺盡可能的焊好90度角。中間那個尺寸不重要。田字架做好后，開始在上面焊小方鋼，小方鋼的內部尺寸為4810mm*1930mm四角及中部用剩下的4*4方鋼切成小段焊上去方便包不銹鋼。

小連框做好后開始焊背條，前兩塊用板量著焊，找到尺寸后一直往下焊就行了。背條是40mm寬的，長度為1980mm左右，兩頭能夠著好焊就行。焊好后的邊框（照的是背面）邊框就可以拿到大廳內安裝了。墻頂部做好兩個角鋼掛鉤。

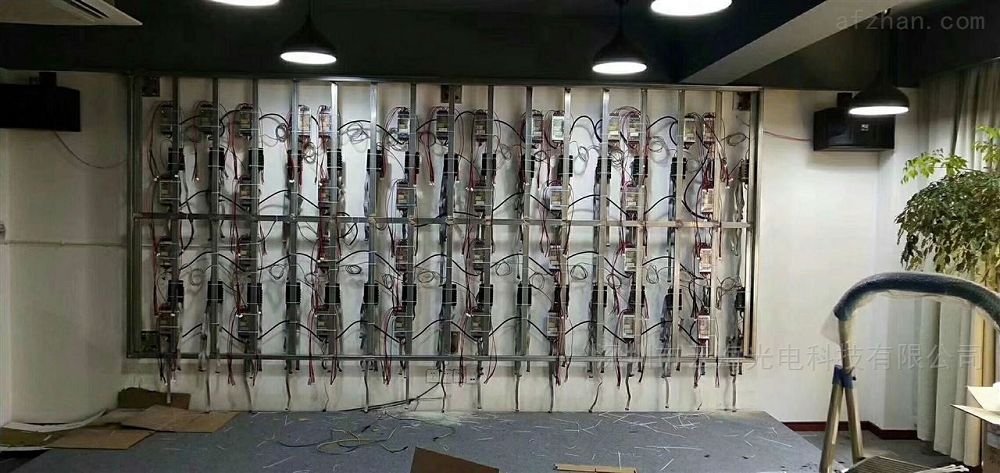

把焊接好的方鋼固定在墻上

二、裝電源、控制卡、模組

架子掛好后，四周留約10mm的空隙，因為室內屏不能做成加風扇的箱體框，只有靠這10mm的空隙簡單通風了。

裝電源的時候先接好兩條成品電源線，5V輸出一定要看好正負極，否則就燒電源線、模組以及控制卡。

每根成品電源線有兩個接頭，這樣每塊電源能帶四塊模組。然后電源之間是220V連接，用2.5平方的軟銅線把每一排串在一起就行，后各出一組220V電源線，接到配電柜的空開接線端上。從配電室到LED顯示屏配電柜的電纜在安裝屏幕之前就必須布置好，電纜的線徑計算已經在前面的文章講過了，這里不再復述了。電源接好后裝控制卡，控制卡這里用的是同步接收卡。整個電源和控制卡的布置，LED顯示屏出廠都是有《電源及系統布線圖》的，只要嚴格參照圖紙走線就不會出錯。一般工程師自己根據電源和卡的數量也可以估算出走線方式。

LED顯示屏電源5V 40A

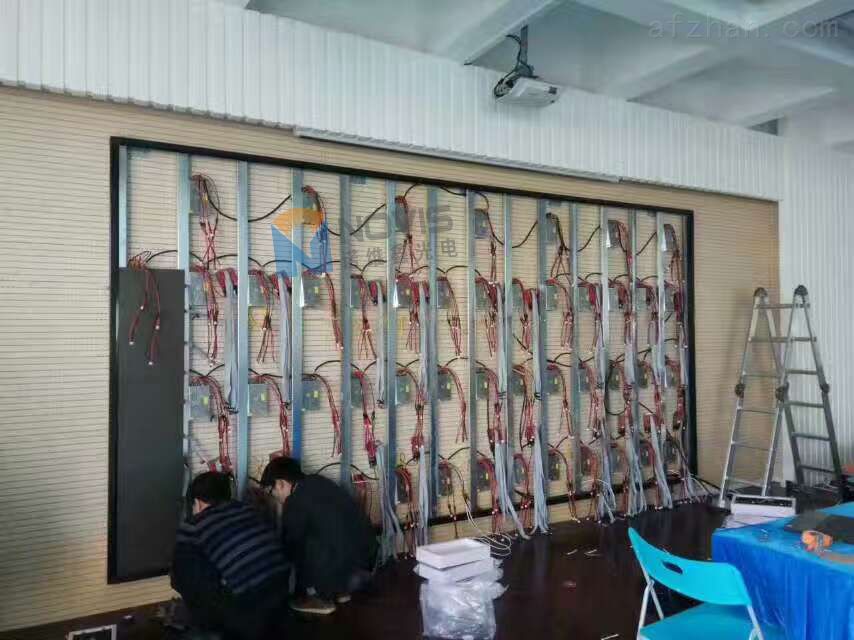

把電源固定在條屏的位置上

三、接收卡與模組連接

我們這里每張卡帶三列模組，共36塊板，這樣每三列裝一塊卡，從就近的電源上取5V給卡供上電，注意正負極，然后用網線把5張卡連起來，靠電源接頭的網口是輸入口，右邊是第1塊卡，也是頭卡，輸入接的是電腦的千兆網卡，然后輸出網口接的是第2塊卡的輸入口，第2塊卡的輸出口接的是第3塊卡的輸入口，這樣一直到后一張卡，第5張卡，輸入接第4張卡的輸出。輸出口為空。

接收卡連網線示意圖

裝模組之前要用不銹鋼包邊，這僅僅是為了好看，也是安裝單位要求的，專門找來了做不銹鋼的師傅來量了尺寸，我估算了下他量完鋼結構后加大了5mm吧，為方便能好安裝又能卡死不銹鋼包邊。這里因為屏幕尺寸不大，我們提前安裝的不銹鋼包邊，有時也可以在屏幕安裝完后再安裝不銹鋼包邊，但是要注意的就是底部排水平一定要做好。

LED模組不銹鋼包邊

LED模組不銹鋼包邊

四、安裝模組

扣好不銹鋼邊后就能開紿上模組了。模組一般從下往上裝，從中間往兩邊開始安裝。這樣的安裝方式有很多爭議，我說明一下我們的想法，從底部安裝主要是為了使水平和垂直都能在正常控制范圍內，特別是屏幕的面積大了以后，更加容易失控，特別是小間距的要求超高，有點縫隙沒有達到要求，都需要做精細的調整。安裝過小間距的工程師都知道，即使是精密的模具出來模組或箱體，都還是有誤差的，幾個絲錯位，都會導致整行的錯位。其次，從中間往兩邊安裝可以分成兩組人員甚至四組人員分工干活，節約安裝時間。即使碰到安裝錯位的問題，基本都不會影響另外一組人員的進度。

按照圖紙安裝模組自帶的排線，短排線只適合模組與模組的連接，從控制卡到模組的長排線是要安裝線序長短安裝的，上面和下面用的排線長，我們這里大概是1米半長。

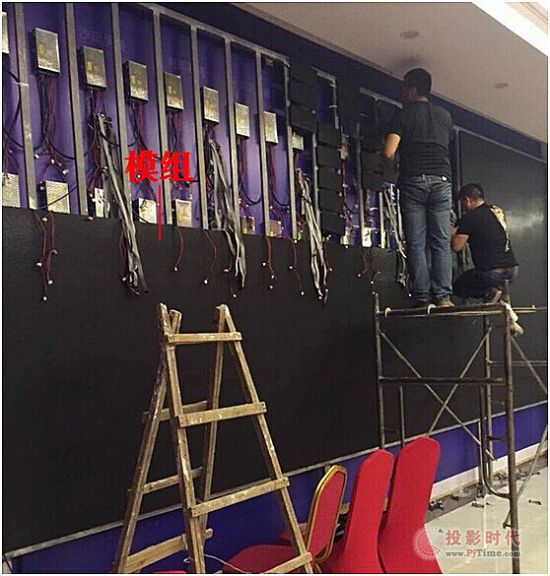

在方鋼上安裝LED模組

LED模組長排線和排線

LED模組16P排線

好自己帶有工具，如果排線有壓壞的話，重新剪一段，兩頭一壓就行了，然后裝上固定的卡子。很多時候因為背條支著放不平模組，裝的時候還得剪掉線卡。排線插到模組上的時候紅邊向上，模組的箭頭也同時是向上的。沒有標箭頭的模組，那么看模組上的印刷字必須是向上的。模組之間的連接，都是模組前面的輸入連接上一個模組后面的輸出。

這塊彩屏共用5張接收卡，1塊卡拖三列模組，每張卡上面有12個T75接口，這塊屏從上到下也是12排，剛好插滿，對應插好就可以了。屏接口的下面一針標著OE，但是不是插排線的紅邊，（這個和單雙色屏剛好相反），排線插反也不會燒模組或卡，只是模組上顯示一條亮線。

接收卡與模組接線示意圖

接收卡與模組接線實物圖

五、調試

裝好四行模組一張卡后通電測試，有問題的話及時解決，因為再裝下一組的話就會蓋住這張卡無法測試，另外繼續安裝的話不能及時發現問題，如果全部都安裝好了，再去找問題點，又把安裝好的模組拆下來，工程量可就大得多了。控制卡上面有一個測試按鍵，剛通電，可以先利用這個方式來測試，如果安裝正常的話屏會依次顯示紅、綠、藍、行、場、點信息，然后再將控制電腦測試一遍，主要是為測試網線是否通訊正常。正常的話再安裝下一組，直到安裝完成。

測試部分已安裝好的模組是否正常顯示

安裝完所有的模組并包邊

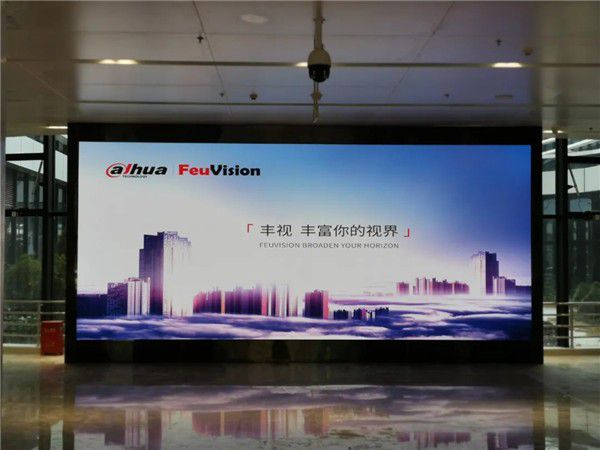

完成整體調試
